分體洗衣機控制器的接線以及功能說明

文章出處：http://alanandpatty.com 作者：鄭州興邦科技技術部 人氣： 發表時間：2012年09月28日

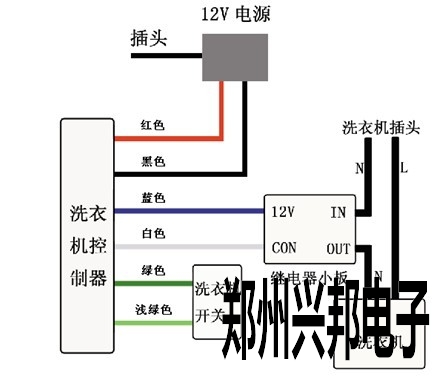

1、接線說明：

紅線----->12V電源正極，

黑線----->12V電源負極，

藍線----->接繼電器小板+12V，

白線----->接繼電器小板CON（繼電器小板的），

淺綠線（灰）和綠線兩根----->接啟動開關（刷卡10秒后，這兩根線會短路半秒鐘鐘（相當于按鍵按下一次），然后斷開），

        其他線空出不用接，但需分別包起來，以免短路。

2、功能說明：

1．可設置參數卡來改變洗衣機控制器的扣費模式及扣費費率











2．時間模式和余額模式時間最大為9999秒，金額最大為9999分









3．沒有明細消費數據，可采集消費總額。







4．可設置采集卡采集洗衣機控制器上的消費總額，





5．可用卡初始化洗衣機控制器上的消費金額，無掛失，無解掛，補辦功能。
